一臺紅外溝槽節水控制器連接兩個紅外探測儀線路修改說明
文章出處：http://www.cnhczm.com 作者：興邦科技技術部
[文章內容簡介]：

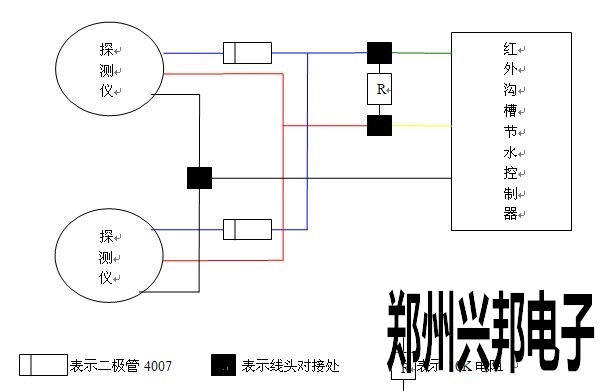

連接線路如下圖所示：
注釋：1、紅外探測儀的三根線色分別為：紅色、黑色和藍色。
2、主控器連接探測儀的三根線色分別為：黃色、黑色和綠色。
3、在探測儀的藍線上分別接上插針二極管4007，二極管的極性如圖所示。二極管標有白色線條的一端朝向探測儀。然后把2個探測儀的藍線擰到一塊接到溝槽控制器的綠線上。（如圖所示）
4、將2個探測儀的紅線擰到一塊接到主控器的黃線上。（如圖所示）
5、在溝槽節水主控器的黃線和綠線之間接一個10K的插針電阻。（如圖所示）
6、將2個探測儀的黑線和主控器的黑線接到一塊。（如圖所示）
本文關鍵詞：紅外溝槽，紅外探測儀，溝槽節水器
